TRS-80 modèle 12

Micro-ordinateur professionnel Tandy

La face avant (photo Hans)

Honeyview HansM12



La face arrière (Photo Hans)

Honeyview HansM12arr

Ce clavier m'a été envoyé des U.S.A. par Eric D. que je remercie vivement

Vue de dessus


Honeyview Clavier dessusVue de dessous

Honeyview Clavier dessous 2



 Certains textes et certaines images présentes sur mon site
sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs.
Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.



Le premier Micro-ordinateur Tandy Biprocesseurs



Le TRS-80 Modèle 16 (de couleur blanc) est de conception mécanique identique au TRS-80 Modèle II, (sauf floppy)

Les cartes suivantes sont presque interchangeables entre le TRS-80 Modèle II et le TRS-80 Modèle 16 (modifications des positions des cavaliers)

  1. Carte CPU indice D (sauf BIOS)
  2. Carte vidéo et clavier
  3. Cartes mémoires pour le Z80
  4. Carte Graphique
  5. Carte HD type II
  6. Contrôleur Floppy N°8709198 (2eme version du TRS-80 Modèle II) et interface //
  7. Clavier

Vue de face

Honeyview Vue face



  • Processeurs : Zilog Z80 + Motorola 68000
  • Horloge : Z80A: 4 MHz; 68000: 6MHz
  • Mémoire RAM Z80: 32K, 64K.... dans une plage possible de 720K (une à 15 pages de mémoires)
  • Mémoire RAM 68000: 256K......dans une plage possible de 7 méga (option byte parity)
  • Deux Floppy 8" demi-hauteurs (deuxième en option)
  • Affichage :  24 lignes * 80 colonnes (option Graphique haute résolution (640x240 pixels)
  • Clavier professionnel de 76 touches avec majuscules et minuscules
  • Deux interfaces RS232
  • Une interface parallèle
  • Une sortie floppy pour ajouter 3 floppy supplémentaires

OPTIONS

  • Carte disque dur
  • Carte ACNET de communication
  • Baie de Floppy

DOS

  1. TRSDOS
  2. TRS-DOS II
  3. TRSDOS-16
  4. TRSDOS-HD
  5. XENIX



Le clavier

Honeyview clavier M16 1

 Honeyview dessous clavier

L'affichage TRSDOS-16

Honeyview P1060160



Vue du panier de cartes

Honeyview Baie



Les emplacements des cartes de gauche à droite dans le panier

  1. Carte mémoire 256K pour CPU 68000
  2. Carte CPU 68000
  3. Carte mémoire 64K pour CPU Z80
  4. Carte graphique
  5. Carte vidéo et clavier
  6. Carte disque dur HD Type II
  7. Carte Floppy + sortie interface //
  8. Carte CPU Z80 + 2 x RS232

 L'ensemble vidéo (CRT + carte THT) + bloc d'alimentation

Honeyview Video1

Vue intérieure

Honeyview Vue ensembleVue arrière

Honeyview Vue arrire

Vue côté gauche

Honeyview vue gauche

Vue côté droit

Honeyview vue droite

Plaque signalétique

Honeyview etiquette

INSTALLATION D'UN DISQUE DUR

Le matériel nécessaire:

  1. Une carte Carte HD Type II N°8709295
  2. Un Bios de boot HD
  3.  Changer R21



Notice d'installation d'un disque dur

Installation de linterface Type II

Attention il y a des coquilles

dans la page du manuel ci-dessus:

  1. Je doute que R21 concerne le CPU du TRS-80 16B, mais seulement le CPU du TRS-80 MII et M16
  2. R21 doit être changée par une résistance de 51K Ohms et non 150 Ohms

Le check sums est de 4A6A (à contrôler avec la disquestte diagnostic avec MII), pour un Bios avec Boot sur disque dur.

Attention pour le TRS-80 M16:

  • Si le disque dur n'est pas en fonctionnement, le TRS-80 M16 boot directement sur le premier floppy.
  • Les disquettes TRSDOS et TRSDOS boot sans problème avec le disque dur éteind
  • La disquette spécial TRSDOS-16 ne boot pas, sans le disque dur sur "ON" ????? Même avec la combinaison des touches BREAK et REPEAT

TRS-80 Modèle 16 avec un disque dur TANDY

Honeyview Avec HD

L'affichage TRSDOS-HD

Honeyview TRSHD

Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Email: Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.



Le premier Micro-ordinateur professionnel Tandy

Honeyview TRS 80 M2

Horloge : 4 Mhz
Processeur : Z80
Mémoire RAM: 32K ou 64K
Un Floppy 8"
Affichage :  24 lignes * 80 colonnes
Clavier professionnel de 76 touches avec majuscules et minuscules
Deux interfaces RS232
Une interface parallèle
Une sortie floppy pour ajouter 3 floppy supplémentaires

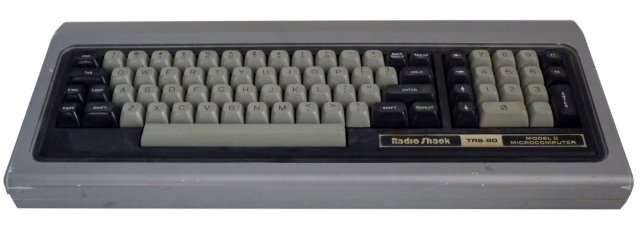

Le clavier seul

Clavier TRS 80 M2





La face arrière

Face arriere M2b





Les connecteurs de sorties

Connecteurs



La carte CPU côté composants (Carte CPU indice D)

Honeyview 8709049 REV D Dessus



La carte CPU côté soudures (Carte CPU indice D)

Honeyview 8709049 REV D Dessous



Attention les carte CPU indice: A ou B ou C doivent être modifiées pour accepter des extensions (Disque dur, Carte Graphique,....etc)

Bulletin Technique TB II:26



Vue des modifications côté composants (Carte CPU indice C)

26



Vue des modifications côté soudures (Carte CPU indice C)

27
