Prof80

Prof 80


Un clone du TRS-80, le « Prof 80 » que j’avais assemblé avec des composants de récup., Le prix du TRS-80 étant beaucoup trop élevé (environ 4000€ en 1982)
Le prix de cette configuration (environ 2000€ en 1982)

Horloge : 2 Mhz à 4 MHz (Switch)
Processeur : Z80
Mémoire RAM: 64 Ko
Mémoire ROM: 12 Ko
Mémoire graphique : 1Ko (16 lignes * 64 colonnes)
Interfaces : //, RS232, Floppy, K7, Bus extension
Extensions : Carte fille « CP/M », carte fille « Double densité Floppy »
Extensions futures : Carte graphique 512*256 avec 64 Ko de Mémoire, Horloge,…
Dos : Trsdos, Newdos, Dosplus, Ldos, Multidos… CPM

Vous pouvez apercevoir sa carte Mère et le clavier maison !



(Ici, here) SCHÉMA du PROF-80



Les photos du véritable clavier du PROF-80 m'ont été envoyé par Eric que je remercie vivement.

Honeyview clavier touches1

Honeyview clavier soudures1

Comme vous pouvez le voir les touches n'avaient pas un châssis pour les maintenir. Les touches ne tenaient que par les soudures. Il fallait de ce fait constamment refaire les soudures.



Un autre Prof-80 monté dans un boitier différent

Vue de face

Honeyview Prof 80 3Vue de dessus

Honeyview Prof 80 2Vue de droite

Honeyview Prof 80 droitVue arrière

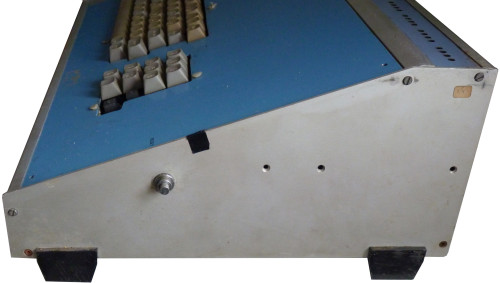

Honeyview Prof 80 arriereVue de gauche

Honeyview Prof 80 GaucheVue du Prof-80 ouvert N°1

Honeyview Prof 80 ouvertVue du Prof-80 ouvert N°2

Honeyview Prof 80 ouvert1
