Une communication type série RS232-C pour Expander EG-3014



Cette carte de fabrication EACA se place (en option) dans l'Expander EG-3014

  1. Elle permet d'obtenir une liaison série RS232-C pour le l'ordianateur Vidéo Génie/ System80
  2. Elle se branche dans le connecteur 20 broches situé sous la carte mère de l'Expander EG-3014
  3. Un connecteur DB25 doit être fixé sur le couvercle du boitier Expander EG-3014
  4. Un câble de 9 brins fait la  liaison entre cette carte et la DB25 femelle situé sur le couvercle de l'Expander EG-3014

Face composants

Honeyview RS232 EACA fc1

Face soudures

Honeyview RS232 EACA fS

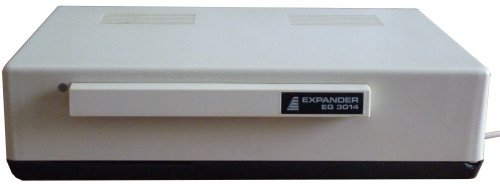

Expander EG-3014

Honeyview Face

Emplacement du connecteur DB25 (en haut à droite)

Honeyview Droite

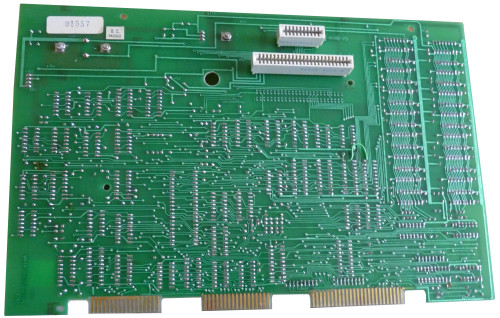

 Emplacement du connecteur 20 broches sur la carte mère de l'expander EG-3014

Honeyview PCB dessous
