Installation d'un disque dur par NEWDOS80 V2.5

Avantage de NEWDOS80 V2.5
Comme pour les disquettes avec la commande Pdrive Newdos V2.5 peut piloter un grand nombre de formats de disquettes.
Le programme HDFMTAPP/CMD peut lui aussi piloter un grand nombre de formats de disques durs MFM (maximum 8 têtes et 1024 cylindres).


Inconvénient de NEWDOS80 V2.5

a) NEWDOS80 V2.5 ne supporte pas de secteurs défectueux!
b) Vous n'avez pas la possibilité de faire des sous directory (Micro-ordinateur 8 Bits)
c) Le maximum de partition: 8 (4 floppy et 4 HD ou 8 Hd)
d) Le premier floppy se trouvera en N°4
e) Un fichier de données peut contenir jusqu'à 16 million d'octets.
e) Le maximum de fichiers par partition:  246
g) Un volume de données ne doit pas dépasser 65 535 secteurs.



FORMATAGE DE BAS NIVEAU

Lancer le programme HDFMTAPP/CMD.

Si vous voulez piloter un disque dur western Digital ST225 (4 têtes, 615 cylindres)

Un disque Dur Seagate ST-225 a 615 pistes, 4 têtes et 17 secteurs de 512 octets pour un IBM PC sous Microsoft Dos.

Pour Newdos80 cela correspond à 33 secteurs de 256 octets, donc en choisissant 32 .
Nous avons 32 secteurs utilisés et un secteur en remplacement en cas d'un secteur défectueux.

Les réponses aux questions:

Tableau 1



Pdrive 0 (disquette 0)

Tableau 2



Partition du disque N°4



Pour une partition du HD N°0 avec 5000 secteurs , un directory en piste N°35
Tapez:
PDRIVE 0 4 HDS=(0,615,0,4,32,0,0,5000,0,8,35,33),A
HDS=(0,615,0,4,32,0........8,35,33),A Ces valeurs ne changeront pas (Elles sont fixées par le type de disque dur utilisé)
HDS=(0,615,0,4,32,0........0,8,35,33) La valeur 0 ordonne à Newdos de faire lui même le bon calcul (nombre de granules par secteur)!!!!

Explications:

HDS=(hddn1,tps1,sfs1,ssc1,spt1,tsr1,vfs1,vsc1,spg1,gpl1,ddsl1,ddsa1)
hddn1= (Hard disk drive number) Numéro du disque dur (0-3) Ici 0
tps1= (Tracks per surface) Nombre de cylindres (0-1024) ici 615
sfs1= (Section first surface) Numéro de la première tête du disque dur(ici 0)
ssc1=(Section surface count) Nombre de têtes du disque dur (ici 4)
Spt1=(Sectors per track) Nombre de secteurs par cylindre (ici 32)
tsr1=(Track stepping rate) Vitesse entre cylindres (0-3) ici 0
vfs1=(Volume first sector) Premier secteur de la partition
vsc1=(Volume sector count) Nombre de secteur de la partition
spg1= (Sectors per Granule) Nombre de secteurs par Granule (si vous mettez 0 Newdos80 calculera lui même)
gpl1=(Granules per lump) (ici 8) car il y a 8 Bits dans un octet
ddsl1=(Default directory starting lump) le numéro du secteur du Directory (ici 35)
ddsa=(Default Directory Sector Allocation) Taille (nombre de secteurs) du directory (10-33) ici 33

Tableau 3

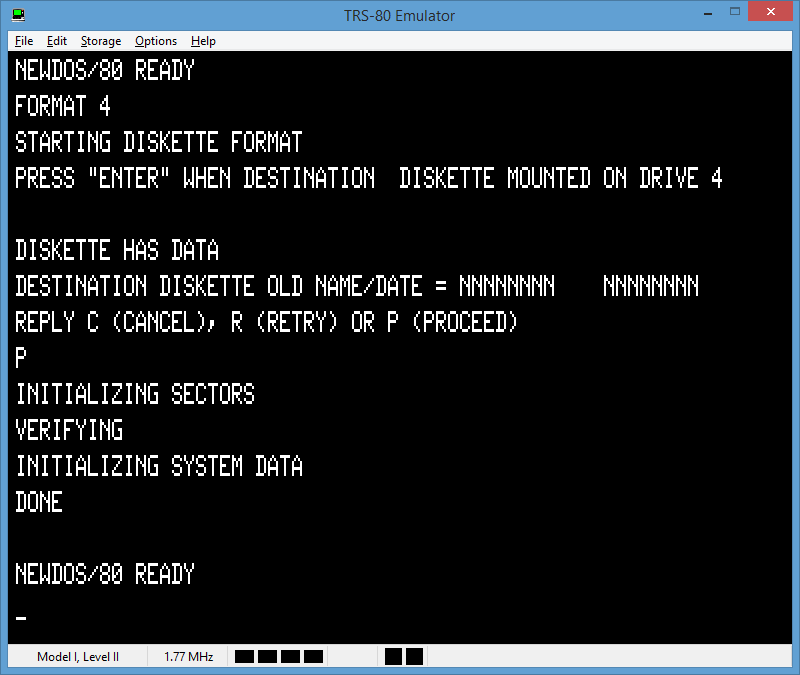

Formatage de Haut Niveau

Tapez
Format 4

Tableau 4

Maintenant que la partition 4 est en forme, nous allons y placer le système NEWDOS80 V2.5

 Tapez:
COPY,0,4,,FMT,CBF,USD

Tableau 5

Nous pouvons voir le PDRIVE N°4 (HD)
PDRIVE 4

Tableau 6

Le disque dur fonctionnera avec une disquette, ce qui n'est pas agréable.

a) Nous pouvons faire une disquette de "BOOT"

b) Modifier ou modifié la ROM

Disquette de BOOT

Tapez:
PDRIVE 0 1=0,A

Puis insérer une disquette vierge dans le lecteur 1
Tapez:
FORMAT 1

Tableau 7

Copiez le fichier SYS0:SYS du disque dur sur la disquette
tapez:
COPY SYS0/SYS:4,:1

Ensuite modifier le PDRIVE de la disquette "boot" en N°1 pour correspondre au disque dur en N°4
PDRIVE 1,0=4

Tableau 8



Test de la disquette "BOOT"

Mettez la disquette "Boot" dans le floppy N°0 et faite un "RESET"

Tableau 9

La partition "Système" de la disquette "Boot" est dirigée vers la partition "Système" du Disque dur N°0

Nous pouvons terminer de partitionner le disque dur (qui est maintenant en position N°0 et le premier floppy en position N°4)
Tapez:
PDRIVE 0 4=1,A
PDRIVE 0 5=4,A

Tableau 10



PARTITIONNER LE DISQUE DUR

 Tapez:

PDRIVE 0 1 HDS=(0,615,0,4,32,0,5000,20000,0,8,35,33),A
PDRIVE 0 2 HDS=(0,615,0,4,32,0,5000,20000,0,8,35,33),A
PDRIVE 0 3 HDS=(0,615,0,4,32,0,45000,20000,0,8,35,33),A
PDRIVE 0 6 HDS=(0,615,0,4,32,0,65000,13500,0,8,35,33),A

Tableau 11

Le disque dur possède maintenant 5 partition en positions 0,1,2,3,6

N'oubliez pas de formater "haut niveau" les partitions du Disque Dur N°1,2,3,6
