System 80  Expander Unit X-4010

 Ce boitier d'Expansion System 80 permet d'ajouter des options:

  1.  32Ko de RAM supplémentaire sur un Bus S100
  2. Une sortie RS232
  3. Un Bus IEEE S-100 Standard
  4. Une sortie imprimante //
  5. Une sortie Floppy
  6. Un doubleur de densité

Vue de Face

Malheureusement le cache connecteurs est absent

Honeyview Face

Vue côté gauche

Honeyview Ct gauche



Vue côté droit

Avec sa sortie RS232, le bouton M/A, le support fusible et le câble d'alimentation

Honeyview Ct droit

Vue de dessous

Honeyview dessous

Etiquette signalétique

Honeyview Etiquette signaltique

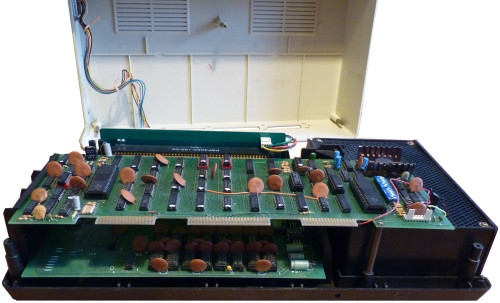

Vue boitier ouvert

Honeyview boitier ouvert

Carte mère

Honeyview Carte mre

Carte RAM, avec le BUS S-100 de libre

Honeyview Carte Ram
