TRS-80 COLOR COMPUTER 2

Honeyview COCO 2 1

Il existe plusieurs versions pour le

TRS-80 Couleur 2

Attention le TRS-80 Couleur 120V 60Hz ne peut absolument pas fonctionner sur le 220V 50Hz, et cela malgré l'utilisation d'un transformateur 120V/220V.

  1. Le transformateur utilisé par Tandy pour la version 120V 60Hz a été bobiné exclusivement pour du 60Hz avec un volume d'entrefer magnétique beaucoup plus petit.
  2. Sur le 50 Hz le transformateur chauffe plus et grille le fusible
  3. Si vous changez le fusible par un fusible d'un calibre supérieur vous ferez fondre le boitier, avant de brûler l'enroulement primaire du transformateur
  4. Comme vous pourrez le constater sur les photos le transformateur 50Hz a un volume supérieur de 1/3 en comparaison du transformateur 60Hz

A) Le TRS-80 Couleur version peritel, clavier "AZERTY"

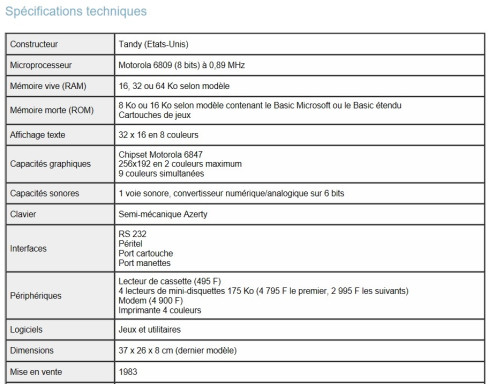

Honeyview COCO 2 Spcifications FR

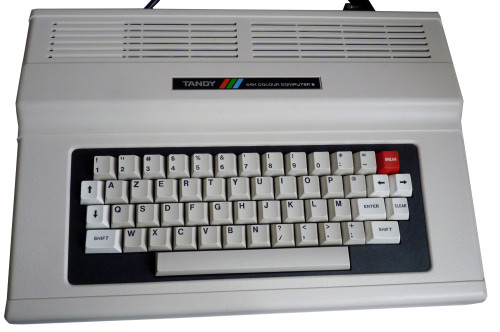

Vue de dessus

Honeyview COCO 2 FRENCH

Vue dessous

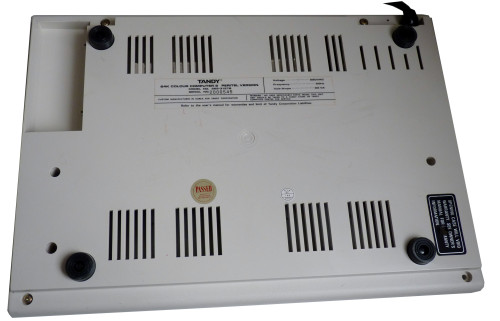

Honeyview COCO 2 VD FR

Vue étiquette signalétique

Honeyview COCO 2 SIG FR

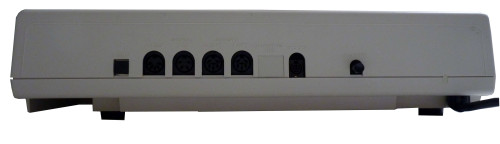

Vue face arrière

Honeyview COCO 2 FA FR

Comme vous pouvez le constater la sortie vidéo a été modifié:

1) La sortie vidéo par un connecteur cinch par une embase mini-DIN (Scart ou Peritel)

2) La sélection du "Channel 3 ou 4" a été obstruée

Vue embase mini-DIN

Honeyview SCART FR

Vue côté droit

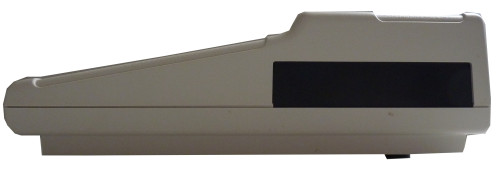

Honeyview COCO 2 CD FR

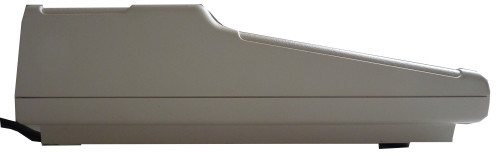

Vue face côté gauche

Honeyview COCO 2 CG FR

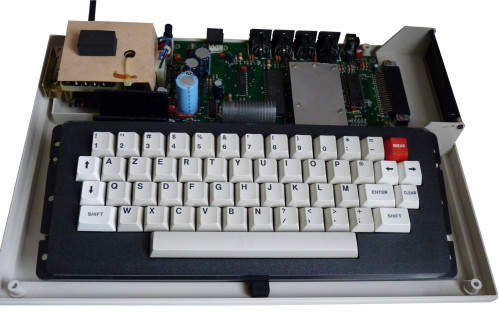

Vue intérieur

Honeyview COCO 2 INT FR

Vue intérieur sans carton sur le transformateur

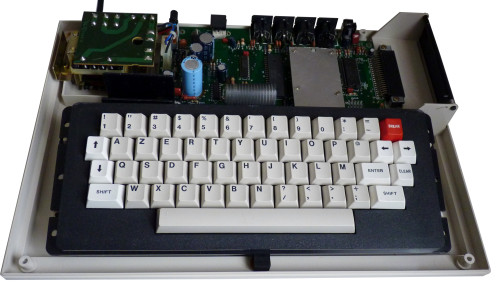

Honeyview COCO 2 TR FR

Vue de l'embase Scart ou Peritel sur le "PCB"

Honeyview COCO 2 PCB SCART

Vue cordon Scart ou Péritel

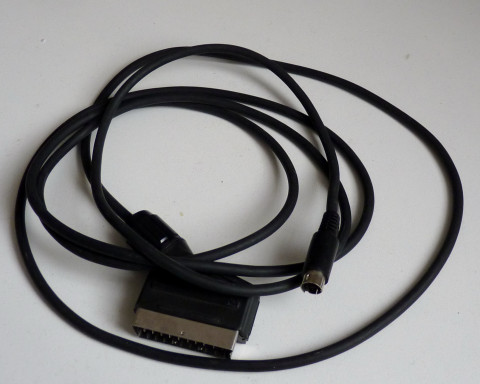

Honeyview COCO 2 CORDON SCART



B) Le TRS-80 Couleur version modulateur vidéo composite et clavier "QWERTY"

Honeyview Spesif

Vue de dessus

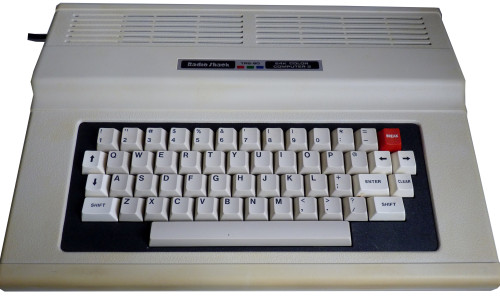

Honeyview COCO 2 FA US

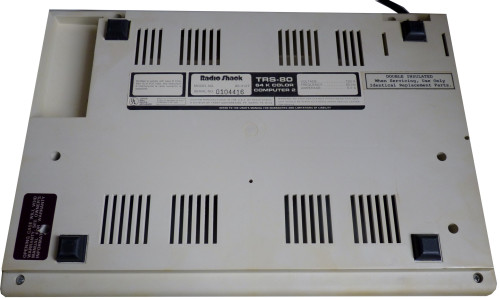

Vue dessous

Honeyview COCO 2 VD US

Vue étiquette signalétique

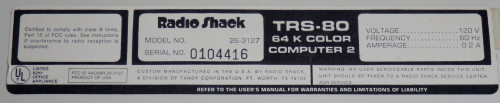

Honeyview COCO 2 SIG US

Vue face arrière

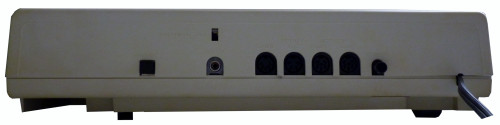

Honeyview COCO 2 FA1 US

Comme vous pouvez le constater la sortie vidéo est différente:

1) La sortie vidéo est effectuée par un connecteur cinch

2) La sélection pour la télévision du "Channel 3 ou 4"

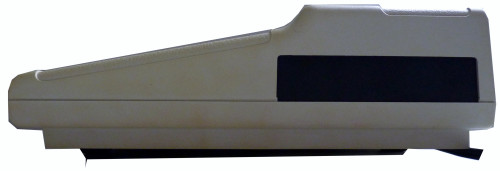

Vue face côté droit

Honeyview COCO 2 CD US

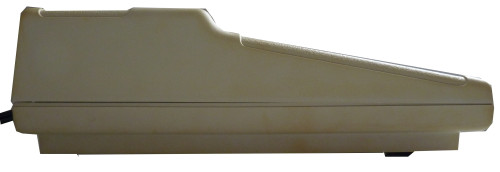

Vue face côté gauche

Honeyview COCO 2 CG US

Vue intérieure

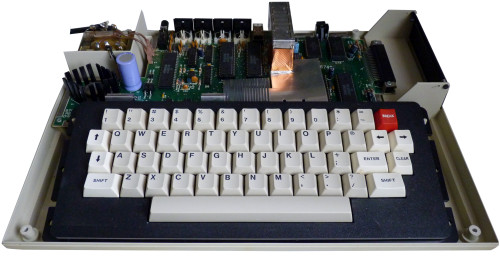

Honeyview COCO 2 INT US

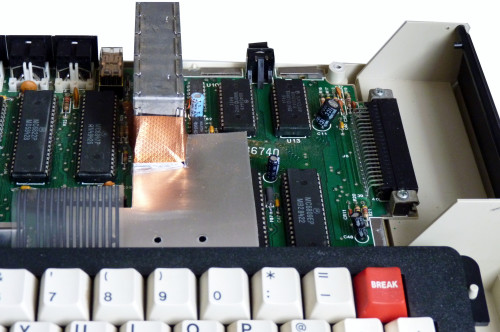

Vue du modulateur vidéo

Honeyview COCO 2 PCB MOD US

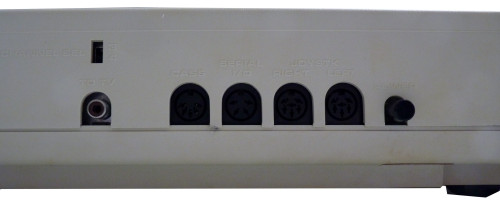

Vue connecteur vidéo (cinch)

Honeyview COCO 2 VD1 US

Sortie Vidéo composite version A (photo du Web)

Sortie Vidéo composite version B (photo du Web)

Le transformateur 120V 60Hz (sans ambiguïté sur le bobinage)

Vue sortie fils

Emballage du TRS-80 Couleur 2
