Le premier Micro-ordinateur Tandy avec clavier numérique

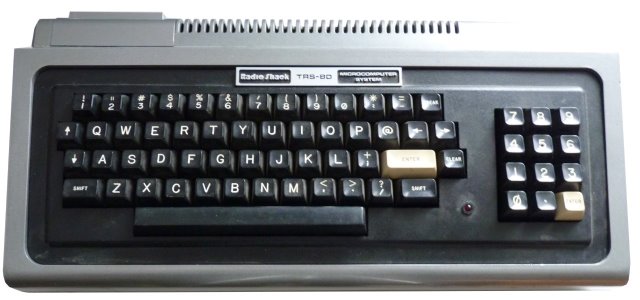

Vue du clavier

26 1003 dessus

 Ce micro-ordinateur vendu  avec un Basic "Tandy" de 4Ko pouvait être upgradé avec un Basic "Microsoft" de 12Ko

Horloge : 1,77 Mhz
Processeur : Z80
Mémoire RAM: 16 Ko
Mémoire ROM: 4 Ko  en  LEVEL I   (BASIC Tandy)Mémoire ROM: 12 Ko  en  LEVEL II   (BASIC Microsoft)
Mémoire graphique : 1Ko (16 lignes * 64 colonnes)
Interfaces :K7, Bus extension

Attention sans l'installation du Kit Level II avec les modifications inhérentes à ce KIT, ce TRS-80 modèle 1 type 26-1003 ne peut pas piloter un boitier "expansion". La pin 39 de son Bus de sortie au +5V

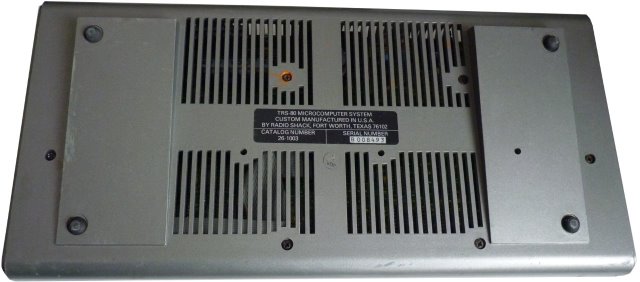

 Le dessous du clavier

Vue dessous

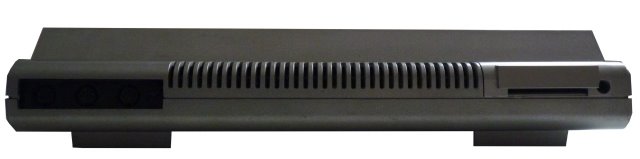

Vue de l'arrière du clavier

26 1003 arriere01

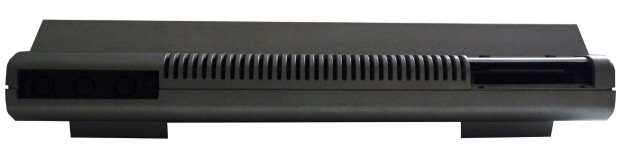

Vue de l'arrière du boitier avec sa trappe ouverte

26 1003 arriere02

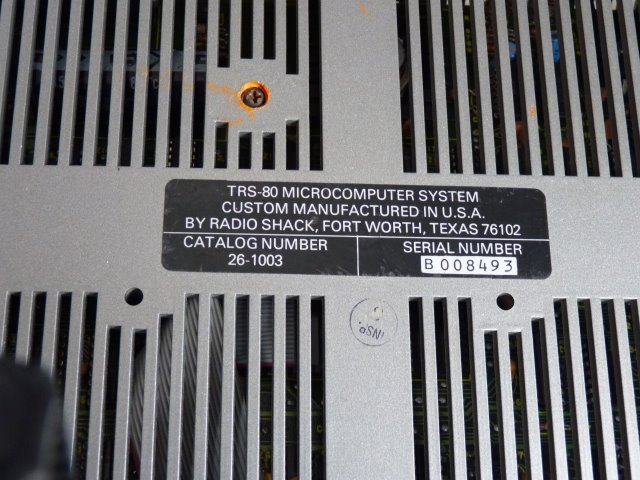

L'étiquette signalétique

etiquette

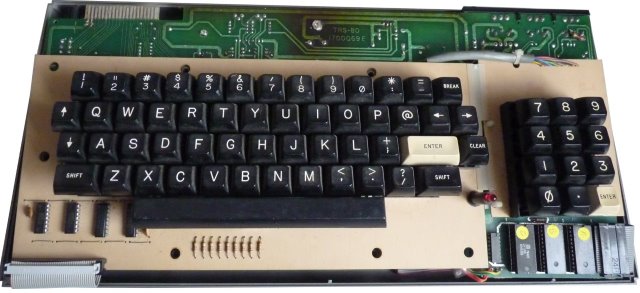

Le clavier en place à l'intérieur du boitier (vous pouvez apercevoir en bas à droite de la photo le kit Basic Level II)

Vue dessus

La nappe papier de connexion Carte mère/Clavier a été remplacé par un câble plat et des connecteurs  IDC 40 broches)

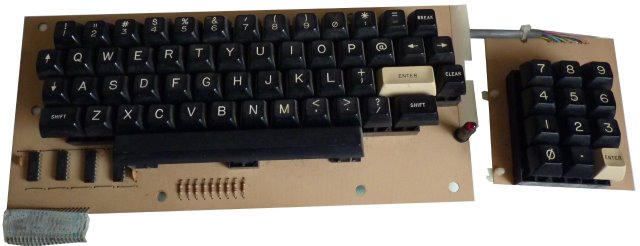

Le clavier seul avec son extension de touches numériques

Clavier

La nappe papier de connexion Carte mère/Clavier est toujours en place

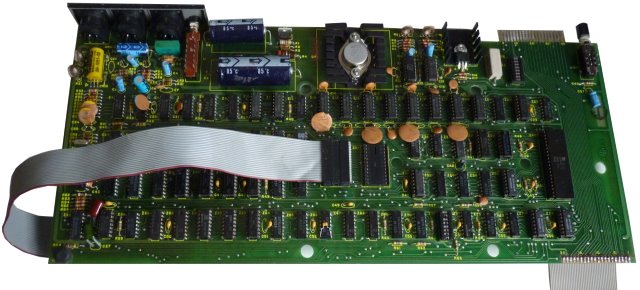

La vue de dessus de la carte mère avec le branchement du Kit Basic Level II

Dessus PCB

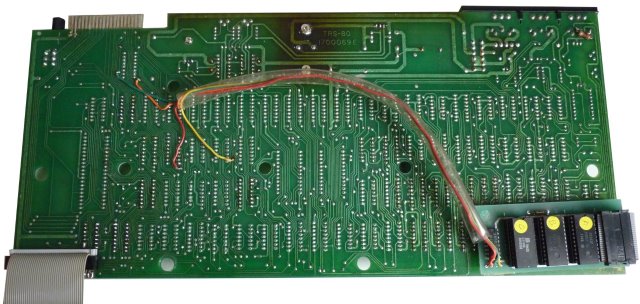

La vue de dessous de la carte mère avec le branchement du Kit Basic Level II

Dessous PCB

La nappe papier de connexion Carte mère/Clavier a été remplacé par un câble plat et des connecteurs  IDC 40 broches)

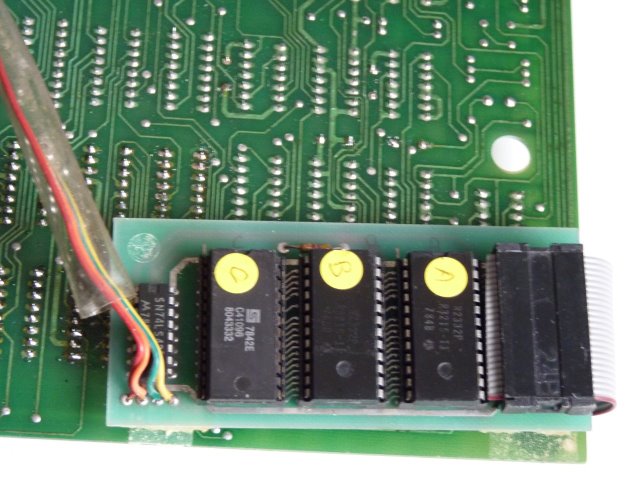

Le Kit Basic Level II

basic2

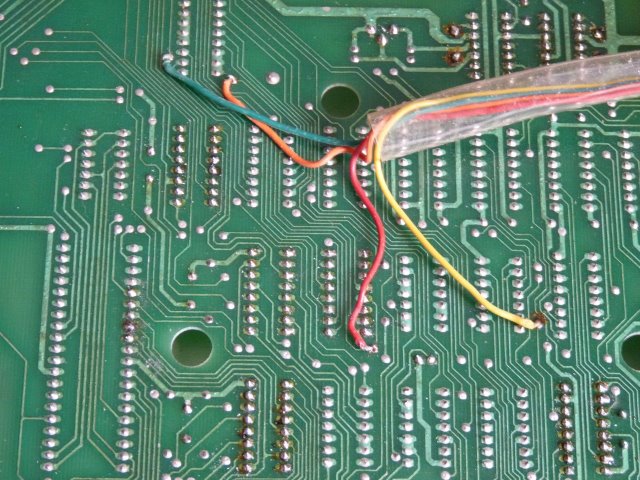

Le branchement du Kit Basic Level II sur la carte mère côté soudures

Branchement

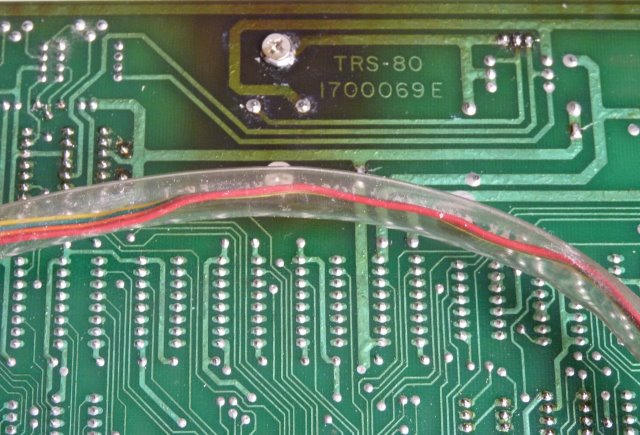

L'indice "E" de la carte mère

Indice

 L'alimentation du TRS-80 modèle 1  "type 26-1003" est effectuée avec un boitier transformateur identique au boitier transformateur du TRS-80 M1 (220V à gauche et 110V à droite de l'image)

Blocs M1 Vue dessus
