Une carte pour dépanner le port I/O parallèle sur un modèle III / 4.
But:
- Pouvoir récupérer les softwares déjà existants
- Garder une trace de notre patrimoine numérique
- Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
Cahier des charges:
- Être compatible au maximum avec une carte "I/O PORT TESTER"
- Utiliser des composants faciles d'approvisionnement.
- Utiliser des composants d'un prix modique.
- Rester dans l'esprit des années 70/80
- Bannir tous les composants exotiques
- ...etc
Comme vous pouvez le constater cette carte est incorporée dans un boitier de gestion d'interface //. Cette carte est la version indice A. Une nouvelle version indice B a été conçu et devrait être testée en profondeur par Ian. Des incohérences et la découpe du "PCB" ont été corrigées
Vue de la face avant du boitier:
Face arrière du boitier

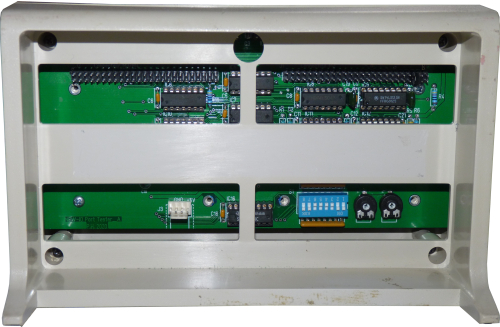

Vue de la carte dans le boitier:
