TRS-80 modèle IV (Gate Array)



M4 GA Face

a) Compatible TRS-80 M3 avec les Dos : LDOS, Dosplus , Multidos…etc
b) Fonctionne aussi sous CP/m
c) Affichage 64 colonnes et 16 lignes pour la compatibilité TRS-80 M3 et en 80 colonnes et 24 lignes pour la compatibilité CP/m
d) CPU Z80A à 2MHz ou 4MHz sélectionnable par soft
e) 1 interface RS232
f) 1 interface parallèle
g) 2 Floppy 5,25 180Ko internes (et 2 Floppy 5,25 externes) en double densité simple face, puis en double face pour la version D
h) 64 Ko de Ram extensible à 128 Ko de RAM
i) 1 sortie K7
j) 4 touches de fonctions programmables (F1….F4)

Le TRS-80 modèle IV (Gate Array) a été fabriqué par TANDY en remplacement du TRS-80 M4 (NO Gate Array) pour diminuer le prix de fabrication avec des Circuits Intégrés spécialement fabriqués pour cet ordinateur et ne faire ainsi plus qu'une seule carte mère.

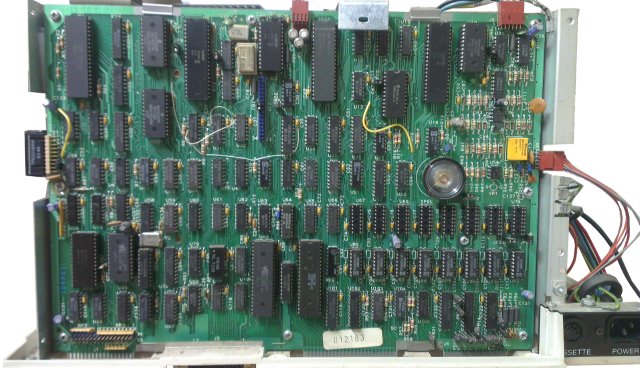

La carte mère

M4 GA Carte mere

La sortie RS232 à l'arrière de l'ordinateur (plus facile d’accès)

RS232 Face Arriere

Vue de dessous

M4 GA dessous

L'étiquette

Etiquette

L'étiquette représentant les branchements

Branchement







TRS-80 modèle IV (Gate Array)



Vendu par les magasins TANDY et fabriqué en France par MATRA sous licence TANDY (avec un clavier AZERTY) Francophone



Claviers:



    • QWERTY (Anglophone)
    • AZERTY (Francophone), le clavier possède un nombre supérieur de touches.
    • .....?



Le TRS-80 Modèle IV avec clavier AZERTY ne fonctionne correctement qu'avec le TRS-DOS 06.01.01F (AZERTY) , il ne fonctionne pas avec les versions supérieures de TRS-DOS comme la version 6.2 et les versions LDOS

Le TRS-80 Modèle IV détecte le type de clavier en place. Les mises à jour du TRS-DOS 6 ou LDOS pour une version supérieure se terminent toujours par un échec!!!



    • Certains jeux auto-boot où progiciels fonctionneront pas ou avec des Bugs!!!
    • Des extensions (graphiques...etc) ne fonctionneront pas, car elles demandent le plus souvent des versions supérieurs au TRS-DOS 06.01.01F.
    • La modification par Tandy du clavier QWERTY en AZERTY est réalisée par des C.I. type 74LSxx ordinaires et les mauvais contacts sur les touches sont nombreux
    • ...etc



Je déconseille pour ces raisons l'achat d'un TRS-80 Modèle IV avec un clavier AZERTY.



Pour Transformer un TRS-80 Modèle IV (AZERTY) en (QWERTY),



  1. Il faut importer ce clavier avec son cache noir.
  2. Changer une des 3 PROMs du BIOS
  3. Changer la PROM du générateur de caractères.







Avec ou sans Floppy



Le TRS-80 Modèle IV sans floppy ne possède pas:



  1. Une alimentation 35W pour un futur floppy et sa carte de contrôle
  2. Une tour intérieure pour fixer les floppy
  3. Une carte pour contrôler les floppy
  4. Une nappe de connexions sur la carte mère
  5. Une nappe de connexion de la carte floppy vers carte mère
  6. Les fils de connexions
  7. Pas de floppy
  8. ....etc



Je déconseille l'achat d'un TRS-80 Modèle IV sans Floppy. Le Kit Tandy pour passer des K7 aux floppy est de nos jours introuvable et couterait le prix de 3 ou 4 TRS-80 Modèle IV équipés de floppy!!!
