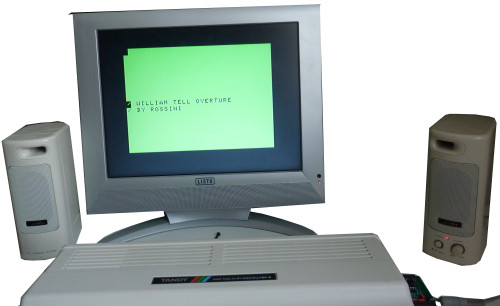

une carte  "ORCHESTRE-90-CC"
basée sur le principe de fonctionnement
 de la carte "ORCHESTRA-90-CC"



 But:

  1. Pouvoir récupérer les softwares déjà existants
  2. Garder une trace de notre patrimoine numérique
  3. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.

Des modifications ont été apportées:


  1. Un  connecteur "Jack 3,5mm" en sortie (type PC stéréo 3 contacts)
  2. Augmentation de la surface de masse
  3. Modification du schéma, car les composants sont obsolètes ou par commande de 1000 pièces minimum
  4. Utilisation de composants spécialisés dans les amplis audio
  5. Eviter le surplus de connexions comme amplificateur, alimentation....etc extérieur
  6. Faire aussi simple de branchement qu'un ensemble audio pour P.C.
  7. L'amplificateur de puissance est à l'intérieur d'un des deux hautparleurs
  8. Compatible avec la carte ORCHESTRA-90-CC






Vue de dessus jack de 3,5mm branché

Vue du Jack débranché
