New_carte_512K-1M

 Le cahier des charges:

1. Mécanique et électronique qui doivent être compatibles avec la carte mémoire 32K-64K N°8709050
2. Remplacement de la ligne à retard VALOR DL 2638 240nS (introuvable)
3.  Pouvoir récupérer les softwares déjà existants
4. Garder une trace de notre patrimoine numérique

Vue de dessus

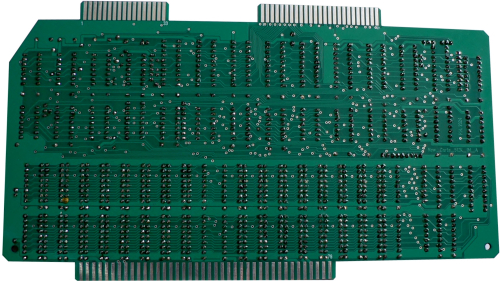

Vue de dessous

Diagnostique de la carte CPU 68000 + Carte mémoire 512-1024

Diagnostique de la carte mémoire 512-1024

 ATTENTION

Cette carte mémoire demande beaucoup de soins sur les choix des composants. Par exemple :

Ici des TMS41256-12 et/ou 15 ont été placé ! Avec des mémoires MN41256A-80, cette carte ne fonctionnait pas.

Parfois des I.C. 74FXX sont remplacés par des 74ALSXX pour que la carte fonctionne.

Je conseille de monter tous les I.C. sur des supports
