une carte  basée sur le principe du

KIT GRAPHICS 26-4104.

Le cahier des charges:

1. Mécanique et électronique qui sont compatibles avec le Kit 26-4104
2. Remplacement la ligne à retard DDU-4-5150
3. Utilisation de GALs
4. Pouvoir utiliser les programmes développés pour le Kit Graphics 26-4104
5. Connexions compatibles avec le Kit Graphics 26-4104
6. Pouvoir récupérer les softwares déjà existants
7. Garder une trace de notre patrimoine numérique
8. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
9. Cette carte ne rajoute pas un Processeur Graphique, elle utilise celui déjà en place.

Attention les carte CPU du TRS-80 M2 indice: A ou B ou C des TRS-80 M2 doivent être modifiées pour accepter cette carte graphique

Bulletin Technique TB II:26

La ligne à retard en boitier DIL 14 pins DDU-4-5150 de 150nS a été déjà remplacée par une ligne à retard  en boitier CMS de 175nS ou 150nS (MAXIM DS1100Z-150 ou 175)

Si vous trouvez un boitier DIL 14 pins DDU-4-5150, la ligne à retard MAXIM DS1100Z-150 ou 175 ne devra pas être soudée sur le "PCB" et les straps J1 et J2 (goutte de soudure)  devront être posés.

Programmation des 4 switch (DIL4):

1. ON
2. OFF
3. OFF
4. OFF

PCB vue de dessus

Vue de dessous

Vue Composants

Vue soudure

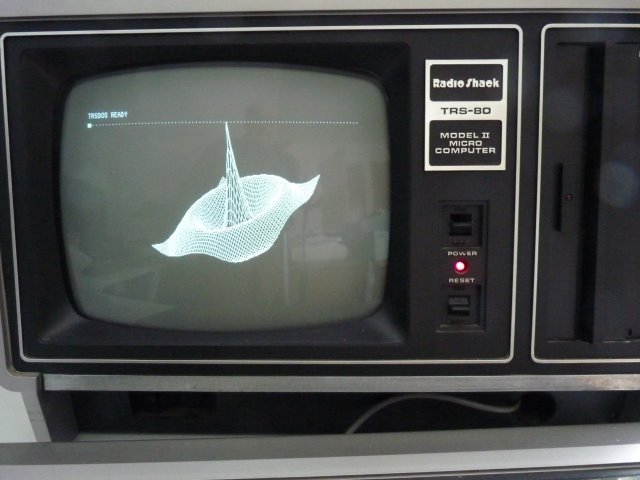

Exemple N°1

Exemple N°2

Exemple N°3

Exemple N°4

Exemple N°5

Exemple N°6
