une carte  basée sur le principe de

la Carte HD N°8709474

Le cahier des charges:

  1. Mécanique et électronique qui sont compatibles avec la carte HD N°8709474
  2. Remplacement la ligne à retard VALOR DL2171 de 60nS
  3. Utilisation d'une GAL
  4. Garder une trace de notre patrimoine numérique
  5. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
  6. Cette carte fonctionne avec WD1010

Attention les carte CPU du TRS-80 M2 indice: A ou B ou C des TRS-80 M2 doivent être modifiées pour accepter cette carte HD MFM

Bulletin Technique TB II:26

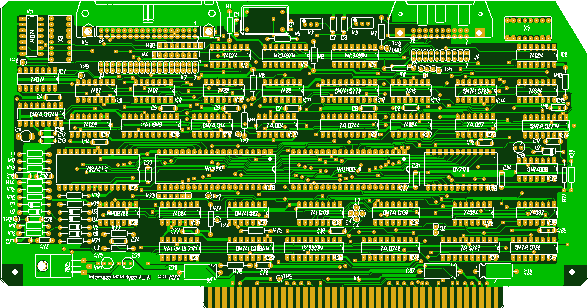

PCB dessus

A

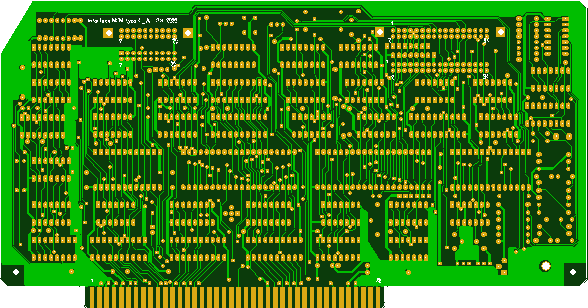

PCB dessous

B

Je n'ai pas suffisamment de documentations pour continuer le développement de cette carte
