Cette carte a une sortie type BUS I/O 50b des Modèles 3 et 4, avec la pin 45 utilisée

Elle permet de piloter les disques durs TANDY type 12/15M...etc, excepté le disque dur TANDY 8M

  1. Elle possède 16K de mémoire supplémentaire
  2. Elle possède un CTC Z80. Une de ses fonctions est de fournir des interruptions au Z80
  3. Pour booter directement sur le HD avec un M2 ou M16, il faut changer le Bios sur la carte CPU (Ce Bios était fourni avec la carte par TANDY)
  4. Suivre les instructions TANDY (voir ci-dessous). Malgré les fausses affirmations de certains membres du forum VCF affirmant qu’un HD 12M ne peut être connecté sur un TRS-80 Modèle II !!! Seul la carte HD Type I pouvant fonctionner sur un TRS-80 Modèle II avec un disque dur 8M

  5. Attention la résistance R21 sur comme indiqué sur la notice d'installation ne concerne pas tous les TRS-80 Modèle II, surtout ceux vendus en Europe et pays en 50Hz (La carte vidéo Motorola n'est pas la même)
  6. Attention la Pin 45 du connecteur 50b est utilisée. Contrairement au TRS-80 Modèle 3 et Modèle 4
  7. Le TRS-80 Modèle II ne fonctionnera pas avec une carte CPU Z80 en version A ou B ou C. Il faut impérativement modifier la carte CPU en version D (voir Technical Bulletin II:26)

Attention les carte CPU du TRS-80 M2 indice: A ou B ou C des TRS-80 M2 doivent être modifiées pour accepter cette carte HD

Bulletin Technique TB II:26

Photos de la carte de Ian

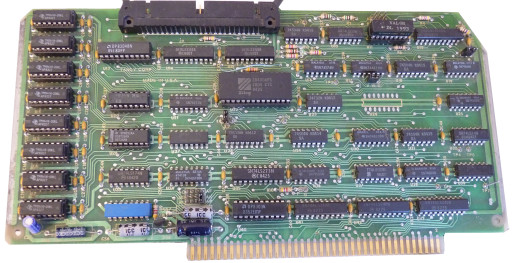

Vue de dessus

Honeyview Carte HD type II

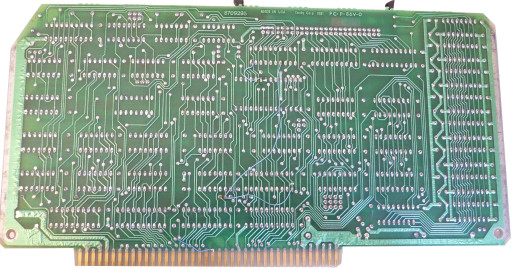

Vue de dessous

Honeyview Carte HD dessous

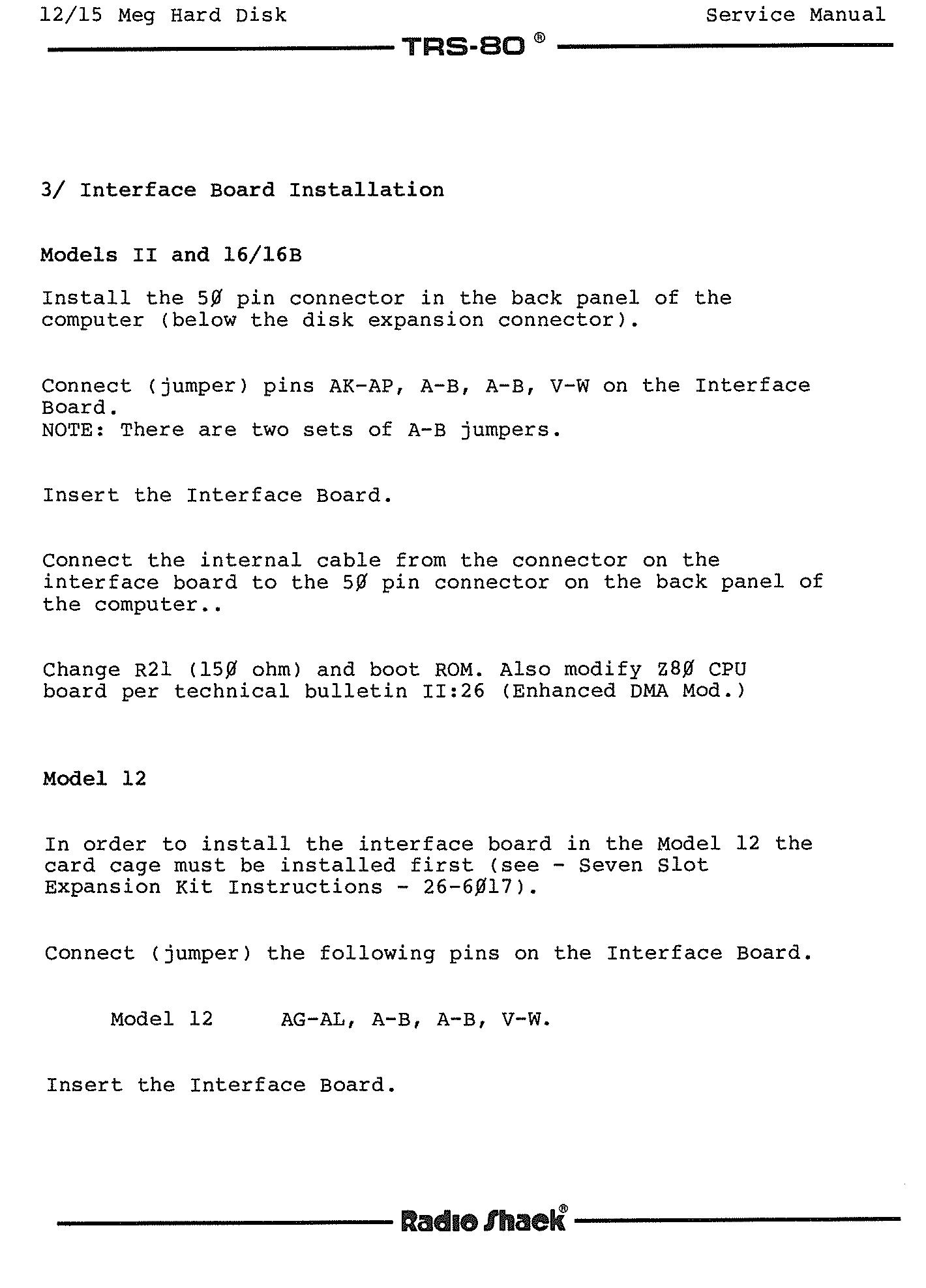

Notice d'installation

Installation de linterface Type II

Attention il y a des coquilles dans la page du manuel ci-dessus:

  1. Je doute que R21 concerne le CPU du TRS-80 16B, mais seulement le CPU du TRS-80 MII et M16
  2. R21 doit être changée par une résistance de 51K Ohms et non 150 Ohms

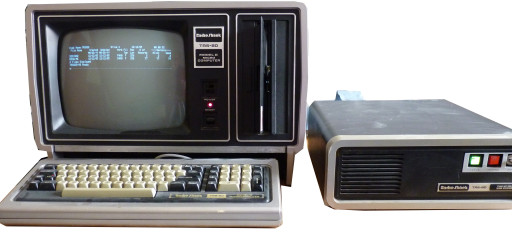

TRS-80 Modèle II avec son disque dur TANDY 12M qui vient de Booter sur le disque dur

Honeyview M2 HD

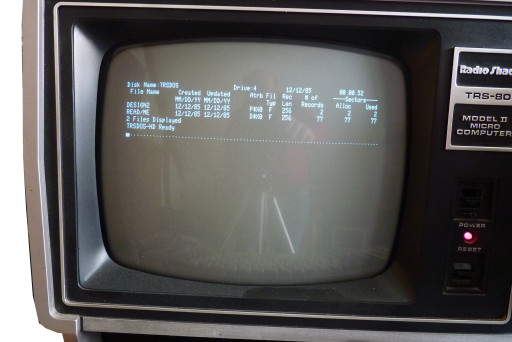

Affichage de l'écran ci-dessus

 Honeyview Affichage M2 2
