Cette carte New_SPRINTER 1l permet d'augmenter la vitesse d'horloge du CPU

But:

  1. Pouvoir récupérer les softwares déjà existants
  2. Garder une trace de notre patrimoine numérique
  3. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.

Cahier des charges:

  1. Être compatible au maximum avec une SPRINTER 1L
  2. Simplifier la conception de la carte
  3. Refaire un manuel d'utilisation lisible

Cette carte couplée avec une carte LNW-80 5_8  « Doubleur de densité », permettra d’écrire des disquettes 5,25" (sans modification) et 3,5" (avec une légère modification) en HD 1,2M avec un débit de 500Kb/s

 Les I.C. de cette carte ne peuvent être montés sur des supports (manque de place dans le boitier).

Lors d’une lecture/écriture sur une cassette où sur une disquette 5,25" ou 3,5" cette carte retourne automatiquement à la vitesse d’origine du TRS-80 soit 1,77mhZ (sauf avec les disquettes 8 ")



J'ai construit cette carte avec l'aide de Neil que je remercie vivement  et 500Mo de photos!!!

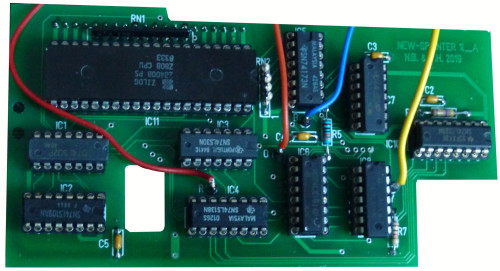

Vue de la carte prototype (Version A

Honeyview Prototype

Carte assemblée sur la carte mère

Honeyview Carte mre

Manuel d'utilisation

Logo PDF
