Cette carte est une carte contrôleur floppy de J & M SYSTEM
Cette carte possède 2 PROMs (J & M ou TANDY...etc) pour fonctionner avec des DOS différends. L'extension CP indique qu'elle possède une sortie imprimante//. Cette sortie // fonctionne avec des drivers spéciaux
Cette carte m'a été envoyé d'Australie par Ian que je remercie vivement.
Il s'agissait du deuxième contrôleur, et le plus sophistiqué, conçu par J&M pour la CoCo. Extérieurement, il diffère du modèle original par la présence d'un commutateur permettant de sélectionner la ROM à utiliser, et d'un connecteur d'en-tête faisant office de port parallèle intégré. Le disque dur à connecter à ce contrôleur était initialement un Seagate de 5 Mo, intégré dans un boîtier disque/alimentation autonome avec interface intégrée se connectant directement au port imprimante compatible Centronics. Le logiciel compatible pour Le disque dur était exclusivement OS-9.
- Cette carte possède 2 PROMs (J & M ou TANDY...etc) pour fonctionner avec des DOS différends. L'extension CP indique qu'elle possède une sortie imprimante//. Cette sortie // fonctionne avec des drivers spéciaux
- Les supports EPROM 28 broches accepte les PROM et/ou EPROM de 64K (le nouveau JDOS 1.2)
- J1 :Shunté : 6 ms vitesse des têtes du lecteur floppyOuvert : 30 ms des têtes du lecteur floppy
- J2 :Shunté : imprimantes sérieOuvert : imprimante parallèle
- J3: Broches 1 et 2 fermées (je n'ai pas trouvé d'informations sur J3)
- Les paramètres par défaut des cavaliers s'appliquent uniquement au JDOS
Le Port parallèle de la carte JFD-CP
FONCTION DES BROCHES:
N°1 Contrôleur de stroboscope d'écriture
N°3 D0 Bidirectionnel
N°5 D1 "
N°7 D2 "
N°9 D3 "
N°11 D4 "
N°13 D5 "
N°15 D6 "
N°17 D7 "
N°19 Contrôleur de stroboscope de lecture
N°21 Périphérique externe occupé
N°23 N/C
N°25 État du périphérique externe
N°26 Contrôleur de réinitialisation
Toutes les broches paires N°2 à N°24 sont à la masse.
Ce connecteur permet à la plupart des imprimantes compatibles Centronics de fonctionner avec le JFD-CP à l'aide d'un câble d'imprimante standard Radio Shack modèle 100 non modifié.
Brochage tiré de la page B-3 du manuel de référence JDOS Disk Basic, J&M Systems

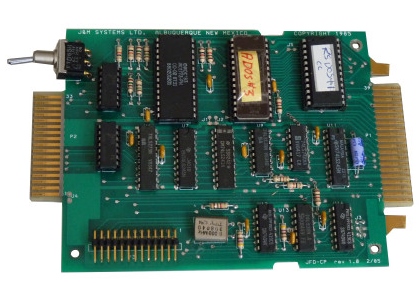

Vue de dessus

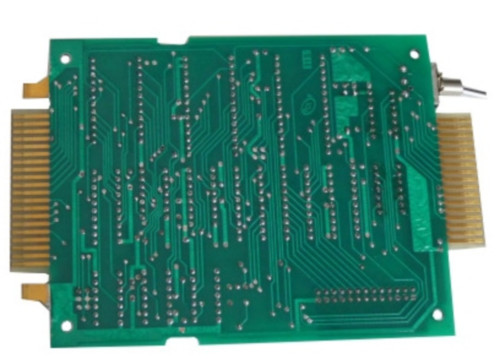

Vue de dessous
Manuel JDOS Extended Disk BASIC 1.11
Manuel JDOS Extended Disk BASIC 1.11
