Carte Graphique pour le TRS-80 Modèle III

 But:

1. Offrir la possibilité de travailler en mode graphique sur les micro-ordinateurs TRS-80 Modèle III
2. Pouvoir récupérer les softwares déjà existants
3. Garder une trace de notre patrimoine numérique
4. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
5. Cette carte ne rajoute pas un Processeur Graphique.

Attention cette carte ne fonctionne surement pas avec un TRS-80 Modèle III "AZERTY" (Francophone)

Deux versions de "PCB" ont été réalisé:

1) Version avec 6 mémoires 6116

Face composants

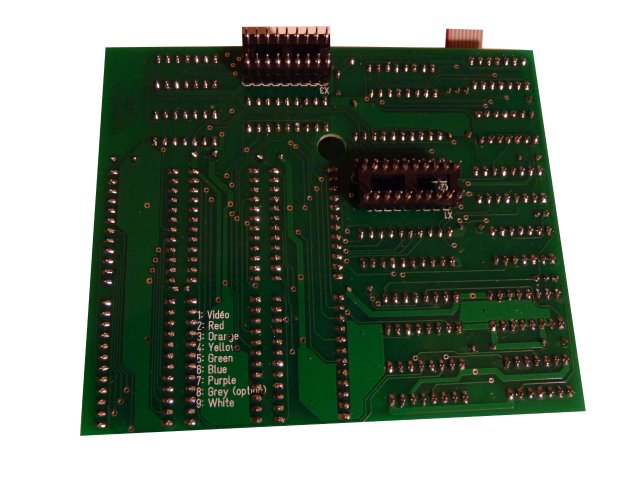

Face soudure

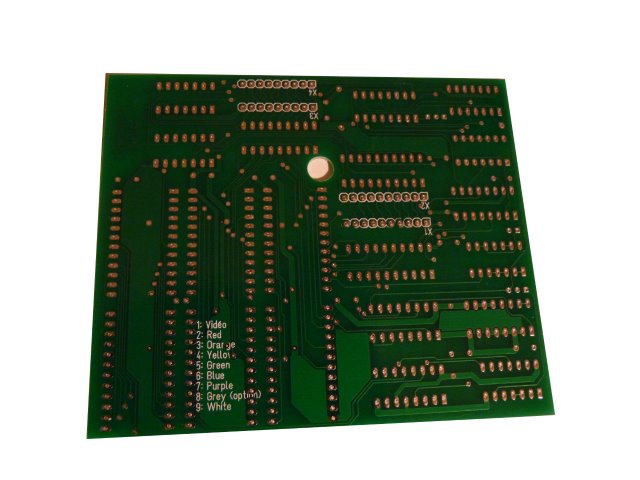

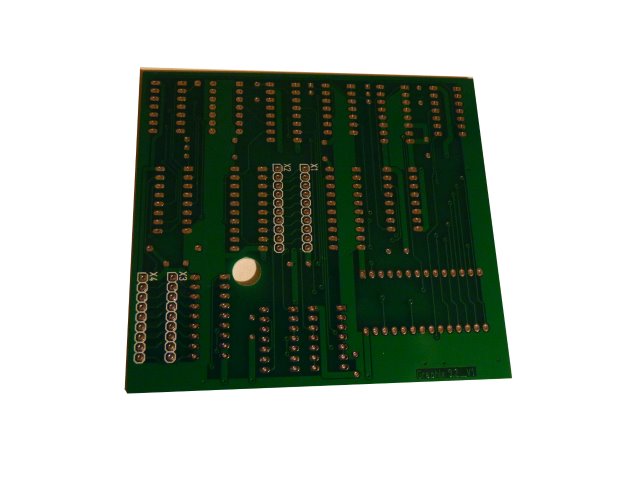

Vue du "PCB"

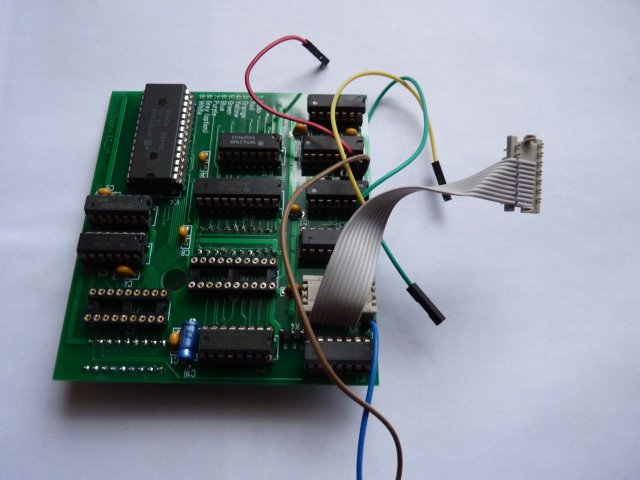

2) Version avec une mémoire 62256

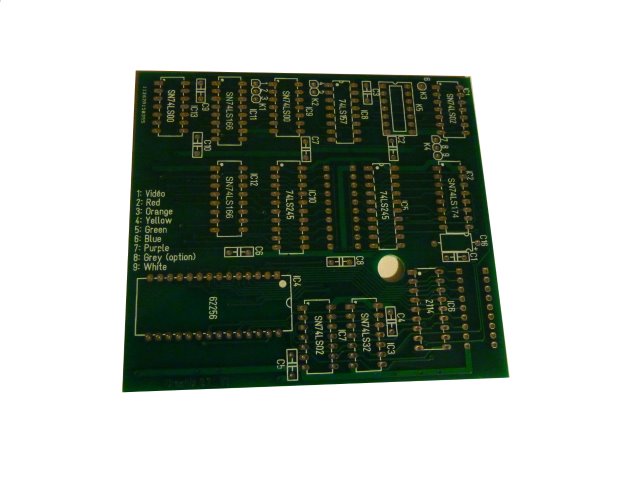

Vue du "PCB"

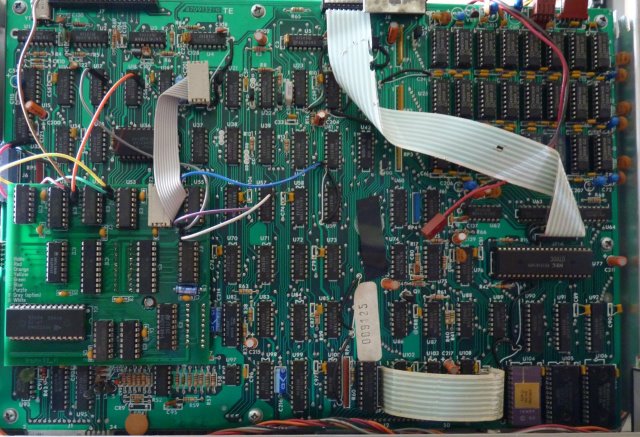

Carte version mémoire 62256 fixée sur la carte mère

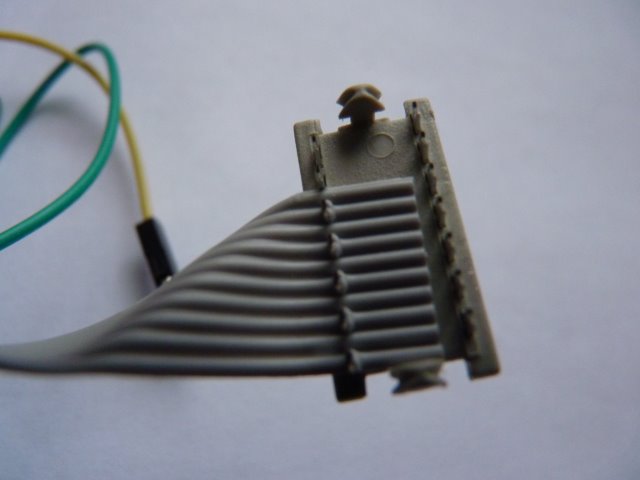

Attention un piège se trouve dans le câblage d'un des 2 connecteurs du câble plat

Le câble plat est connecté que partiellement sur un des 2 connecteurs





Les résultats avec la version d'une seule mémoire 62256

Démo 01

Démo 02

Démo 03

Démo 04

Démo 05

Démo 06

Démo 07

Démo 08



^{_{Attention: Le câblage du câble plat est dissymétrique les brins 8,9,10,12 ne doivent pas être reliés à la carte mère !!!}}
