Disquettes d'alignement des têtes de lecture
Les premiers lecteurs de disquettes 8" et Mini-disquettes 5,25" étaient très lourds, volumineux et très chers (plusieurs milliers de francs de l'époque).
Avec les variations (dans le temps) de la température et de l'humidité ou la chute du lecteur...etc. les têtes de "lecture/écriture" se désalignaient. Il était donc très rentable de faire réaligner les têtes de "lecture/écriture" du fait du prix d'un lecteur.
Il existait donc des disquettes spéciales pour aligner la tête de "lecture/écriture" des lecteurs de disquettes et Mini-disquettes. Mais d'un prix inabordable pour le particulier.
Il fallait posséder un oscilloscope pour faire le réglage et la notice du lecteur de disquette avec ses emplacements mécaniques d'alignements.
Lorsque "deux yeux de chat" symétriques étaient affichés sur l'écran de l'oscilloscope, la tête de "lecture/écriture" était alignée.

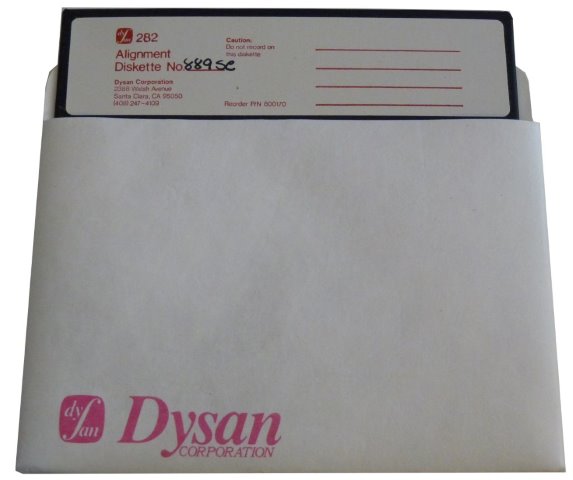

Mini-disquette souple 5,25"
Manuel d'utilisation
Les deux yeux de chat
Disquette souple 8"
Manuel d'utilisation
