Contrôleur Floppy
Australien
Ce boitier carte m'a été offert par Ian que je remercie vivement
Ce boitier se branche sur un TRS-80 Couleur.
Vous pouvez apercevoir deux interrupteurs.Ces interrupteurs semblent indiquer:1) La face de la disquette à utiliser2) Que la disquette à utiliser est une disquette double faces.Vue de dessus

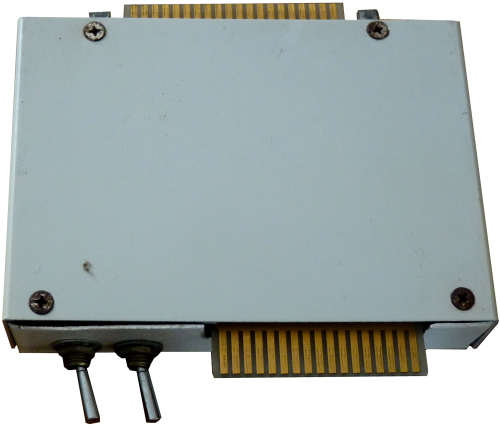

Vue de dessous
Vue connecteur Floppy
Vue connecteur Bus TRS-80 couleur
Vue du "PCB"
Comme vous pouvez le voir le contrôleur de Floppy utilisé est un WD2793 et non un WD1773.Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement
