Le floppy Shugart 851 est un floppy 8" Double faces et double densité

  1. une sélection par un strap lui permet de fonctionner en hard secteurs ou soft secteurs.
  2. La vitesse de rotation du floppy (360 tr/mn) est fixée par la fréquence du secteur
  3. La poulie moteur pour le 60Hz a un diamètre de 17mm
  4. La poulie moteur pour le 50Hz a un diamètre de 20,6mm
  5. La courroie d'entrainement pour un secteur de 50Hz possède une marque blanche
  6. Le moteur de rotation disquette est en 110V ou 220V, il est bobiné pour un secteur de 50Hz ou 60Hz
  7. L"alimentation électronique est en 5V
  8. l'alimentation du moteur pas à pas des têtes de lecture est en 24V
  9. L'embase de la prise secteur est différente suivant l'alimentation du floppy en 110V ou en 220V

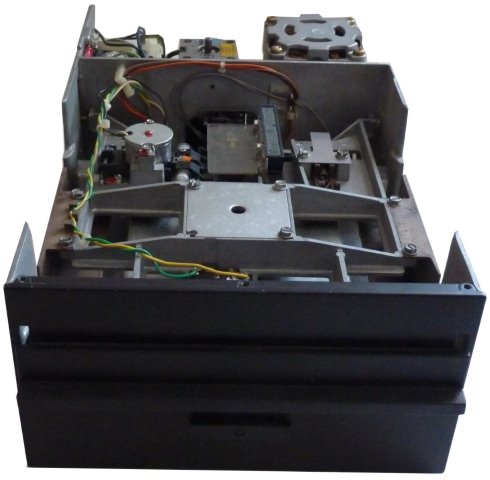

Vue de Face

Shugart 851

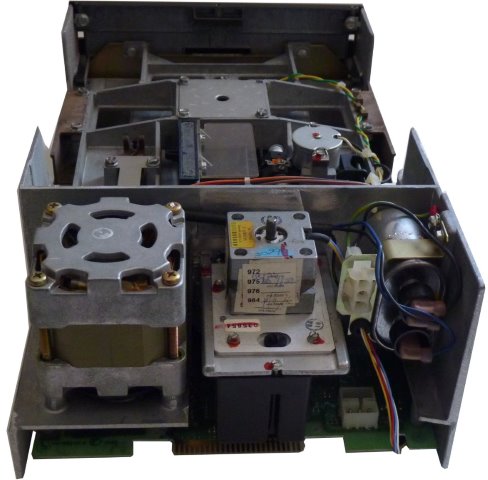

Vue arrière

Vue arrire Shugart 851

La version 220V a un connecteur d'alimentation différent de la version 110V

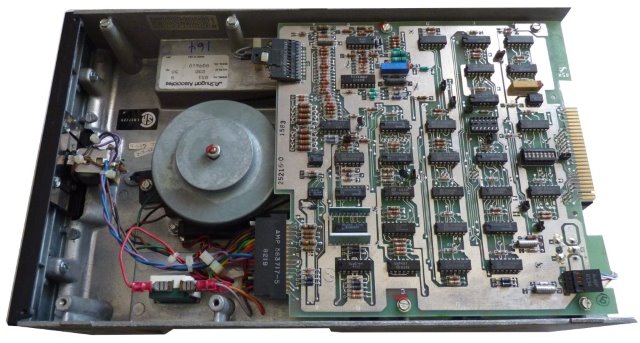

Carte électronique

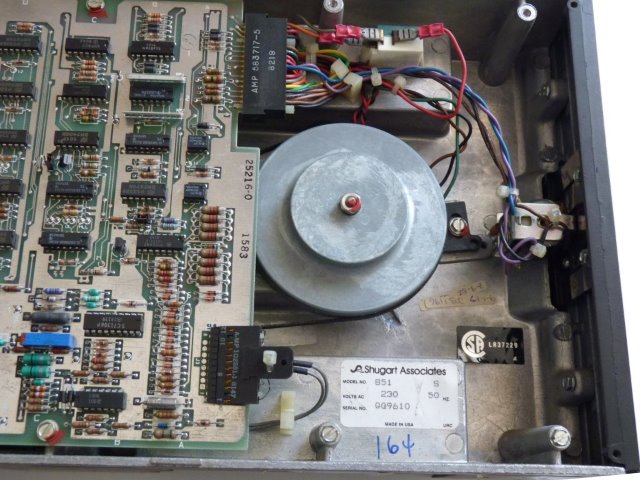

Carte lectroniqueVue poulie

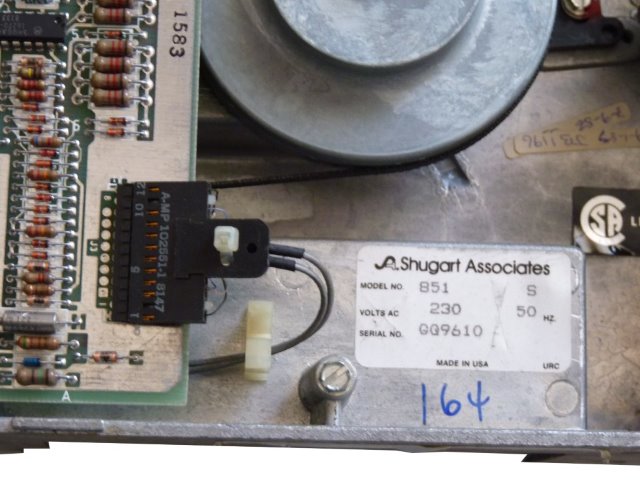

Vue poulieEtiquette

tiquette
