Contrôleur floppy

"Disto Mini-Controller 1"

Ce boitier se branche sur un TRS-80 Couleur

1. Ce boitier permet de travailler avec deux "DOS"
2. Un inverseur sur le côté du boitier permt de choisir son "DOS" de travail

Vue de dessus

 Vue à l'intérieur du boitier

Vue de l'inverseur qui sélectionne un des deux "DOS"

Manuel d'utilisation

Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

une carte  basée sur la carte

DISTO Super Controller

  But:

1. Pouvoir récupérer les softwares déjà existants
2. Ce type de carte est sensible à l'oxydation du fait du boitier, mon prototype se loge en lieu et place de la carte en panne.
3. Garder une trace de notre patrimoine numérique
4. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.

 FONCTIONNALITÉS:

1. 4 prises 28 broches pour l'évolutivité du logiciel.
2. Utilise les EPROM 2764 ou 27128.
3. Les EPROMS sont sélectionnables par logiciel.
4. Interface mini-extension interne pour
   1. Horloge en temps réel et/ou
   2. Imprimante parallèle ou programmateur -EPROM ou
   3. Affichage de 80 * 24 caractères ou
   4. Projets utilisateur..

5. Compatibilité totale avec Radio Shack.
6. Nouvelle technologie, aucun ajustement nécessaire.
7. Horloge maîtresse haute vitesse 16 MHz très précise.
8. Nécessite seulement +5 Volts, fonctionne sur tous les COCO ou COCO II. (Cette carte n'a pas été vérifié sur un COCO III par mes soins)

DESCRIPTION:

Les principales caractéristiques (à part le fait qu'il s'agit d'un contrôleur de disquette) de ce contrôleur sont les supports I.C. supplémentaires inclus à l'intérieur pour l'extension logicielle et le mini-bus d'extension (MEB en abrégé), utilisé pour ajouter des périphériques optionnels. Tout d'abord, ce contrôleur en a quatre, oui comptez les  4 supports I.C. à 28 broches pour vous, l'utilisateur, peut installer n'importe quel DOS (système d'exploitation de disque) ou d'autres logiciels et utilitaires que vous souhaitez. Cela vous donne un total de 64 Ko de mémoire EPROM utilisateur à votre disposition. Vous pouvez avoir 1 à 4 DOS présents à l'intérieur de votre manette et passer de l'un à l'autre avec un simple POKE. Ensuite, le « MEB » est un bus d'extension interne à 17 broches. Son utilisation principale est notre horloge en temps réel en option et/ou l'adaptateur d'imprimante Parallèle compatible Centronics. D'autres options sont possibles

Vue de dessus

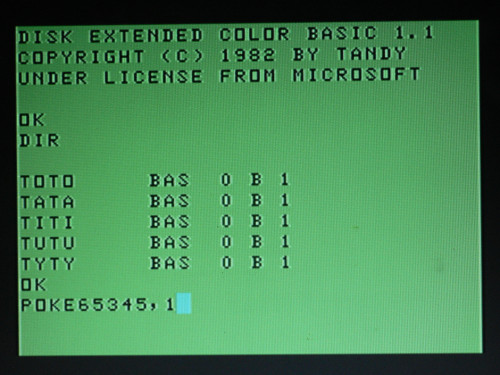

A la mise sous tension du COCO, vous allez automatiquement sur le support de composants S1 (Ici le DOS RS V1.1

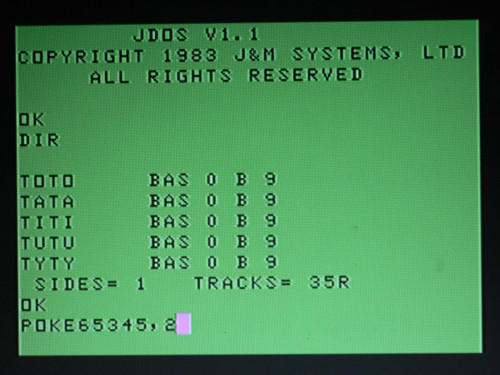

Vous tapez POKE65345,1 et vous vous diriger le COCO sur le support de composant S2 (Pour moi le DOS JDOS V1.1)

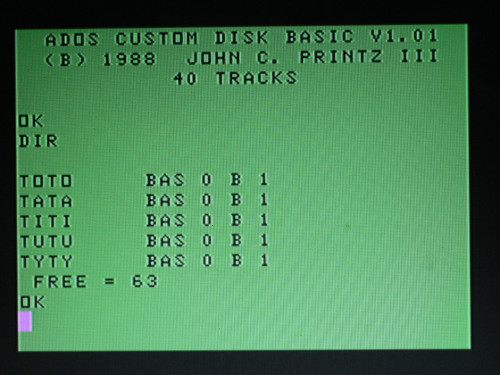

Vous tapez POKE65345,2 et vous vous diriger le COCO sur le support de composant S3 (Pour moi le DOS ADOS V1.1)

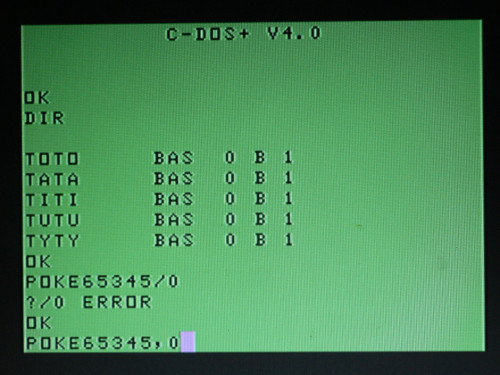

Vous tapez POKE65345,3 et vous vous diriger le COCO sur le support de composant S4 (Pour moi le DOS C-DOS V4.0)

Vous tapez POKE65345,0 et vous vous diriger le COCO sur le support de composant S1 (Pour moi le DOS RS V1.1)

Attention

1. les schémas de la documentation sont faux
2. Le choix des composants est très important
3. Errata concernant le schéma est totalement faux
4. Je possède une autre carte avec des composants différends et un câblage différend, avec straps (Attention les PCB n'ont pas de N° de version ?????)
5. Dans ma prochaine version, j'intègre la possibilité d'installer une ROM à 24 broches

Manuel d'utilisation

Traduction "Automatique" en Français du Manuel

 Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Ce boitier est un contrôleur floppy de DISTO

TRS-80 Couleur

CARACTÉRISTIQUES:

Vues du boitier

Dessus

Dessous

Vue gauche

Vue droite

Une fenêtre est prévue pour la sortie une des extensions DISTO

Connecteur Floppy

Connecteur TRS-80 Couleur

Le PCB à l'intérieur du boitier

PCB vue de dessous

Manuel d'utilisation

Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Contrôleur Floppy

Australien

Ce boitier carte m'a été offert par Ian que je remercie vivement

Ce boitier se branche sur un TRS-80 Couleur.
