Détails
Catégorie : Cartes FD,HD TRS-80 CoCo
Affichages : 247

But:

  1. Offrir la possibilité de travailler avec deux "DOS" différents sur un TRS-80 Couleur
  2. Pouvoir récupérer les softwares déjà existants
  3. Garder une trace de notre patrimoine numérique
  4. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.
  5. La carte version « A » permet un échange standard avec la carte d’origine « DISTO » et se loge dans le boitier « DISTO » moyennant une légère découpe du boitier pour le passage de l’interrupteur.
  6. La carte version « B » permet un échange de la carte « TANDY » et se loge dans un boitier type FD502 et/ou un boitier en impression 3D (Voir sur Internet)

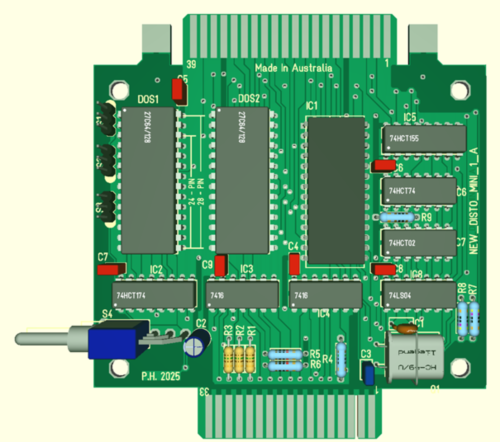

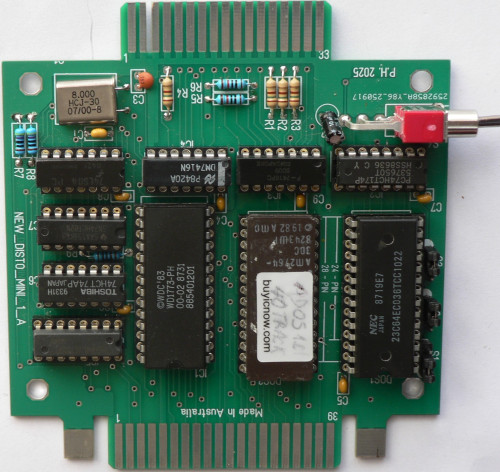

Vue de dessus de la version"A" avec une PROM 28 broches

Vue dessus D 28 2

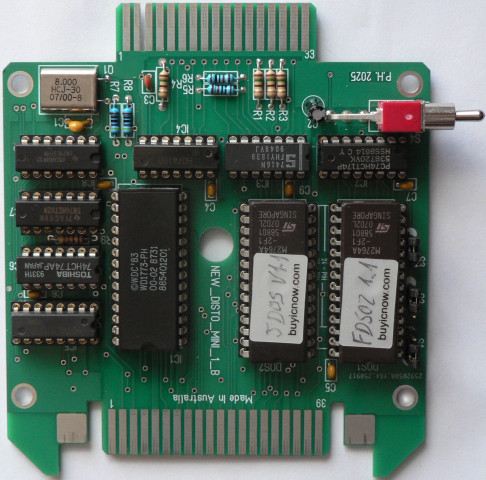

Vue de dessus de la version"B" avec une EPROM 28 broches

Vue dessus T 28 2

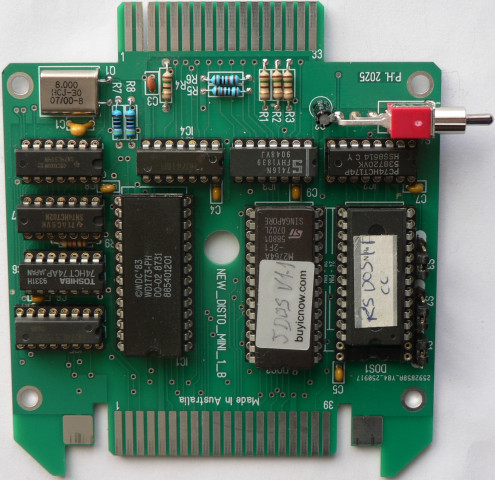

Vue de dessus de la version"B" avec une PROM 24 broches "TANDY"

Vue dessus T 242

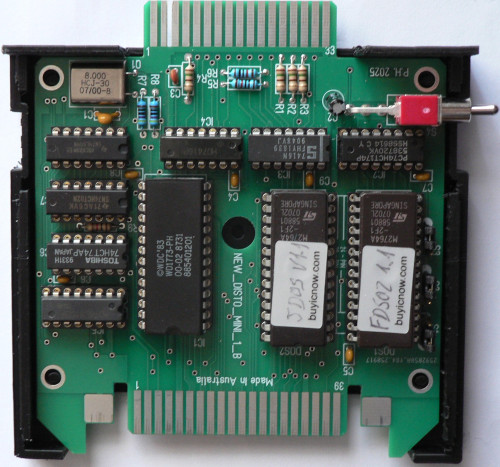

Vue dans un boitier en impression 3D dessus de la version"B" avec une PROM/EPROM 28 broches

Boitier 2





ak5





Certains textes et certaines images présentes sur mon site
sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs.
Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.





Détails
Catégorie : Cartes FD,HD TRS-80 CoCo
Affichages : 273

 Contrôleur floppy

"Disto Mini-Controller 1"



Ce boitier se branche sur un TRS-80 Couleur

  1. Ce boitier permet de travailler avec deux "DOS"
  2. Un inverseur sur le côté du boitier permt de choisir son "DOS" de travail

Vue de dessus  dessus boitier1 2

 Vue à l'intérieur du boitier interieur1 2

Vue de l'inverseur qui sélectionne un des deux "DOS"



Vue interrupteur1 2



Manuel d'utilisation

Logo PDF

ak5



Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.



Détails
Catégorie : Cartes FD,HD TRS-80 CoCo
Affichages : 2647

une carte  basée sur la carte

DISTO Super Controller

  But:

  1. Pouvoir récupérer les softwares déjà existants
  2. Ce type de carte est sensible à l'oxydation du fait du boitier, mon prototype se loge en lieu et place de la carte en panne.
  3. Garder une trace de notre patrimoine numérique
  4. Mettre à disposition un schéma pour le dépannage et comprendre le fonctionnement de la carte.

Cette carte permet de travailler avec "DOS" sur un TRS-80 Couleur

  1. Les "DOS" sont sélectionnés par Soft
  2. Cette première version ne permet pas d'installer une PROM 24 broches

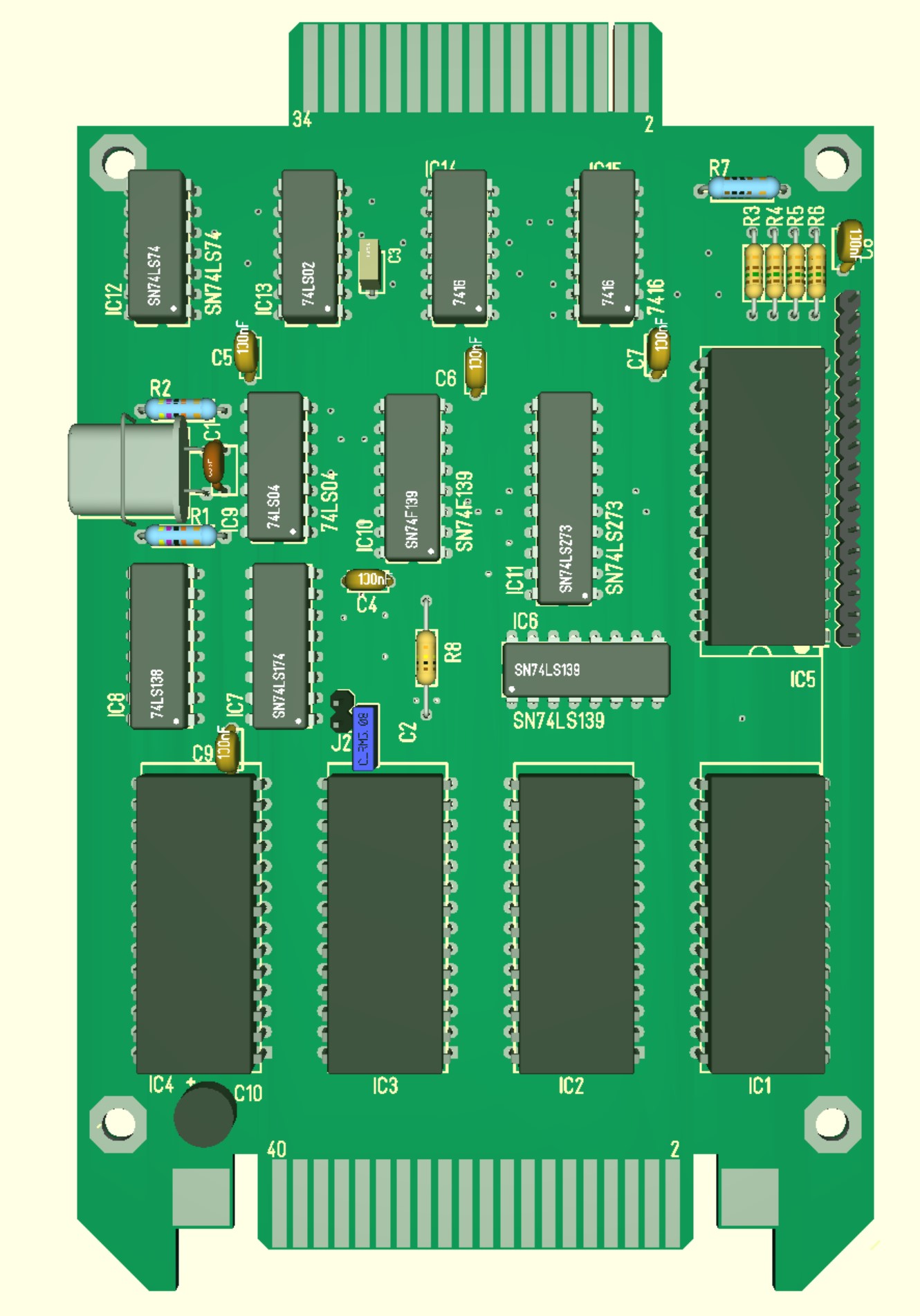

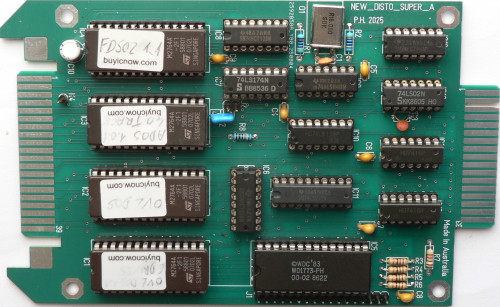

Vue de dessus



Dessus H 2



ak5

Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Détails
Catégorie : Cartes FD,HD TRS-80 CoCo
Affichages : 2513

Ce boitier est un contrôleur floppy de DISTO

TRS-80 Couleur

CARACTÉRISTIQUES:

* Contacts dorés sur tous les connecteurs.
* Boîtier métallique blindé pour un faible bruit RF.
* 4 prises 28 broches pour l'extensibilité logicielle.
* Utilise les EPROM 2764 ou 27128.
* Les EPROM sont sélectionnables par logiciel.
* Interface de bus Mini-Expansion interne pour ;
      - Horloge en temps réel etior
      - Imprimante parallèle1 ou
      - Programmeur EPROM ou
      -Affichage de 80 * 24 caractères ou
      - Projets utilisateurs.
* Compatibilité Radio Shack complète.
* Nouvelle technologie, aucun ajustement nécessaire.
* Horloge maître haute vitesse 16 MHz très précise.
* Nécessite +5 volts uniquement, fonctionne sur tous les COCOS ou COCO Ils.

Vues du boitier

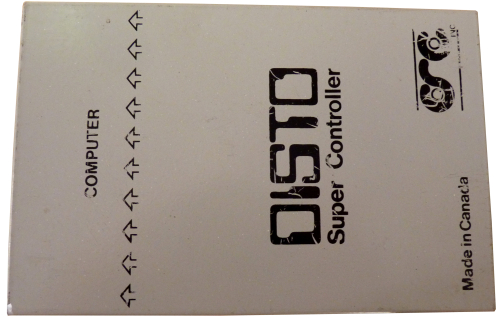

Dessus

Honeyview Vue dessus

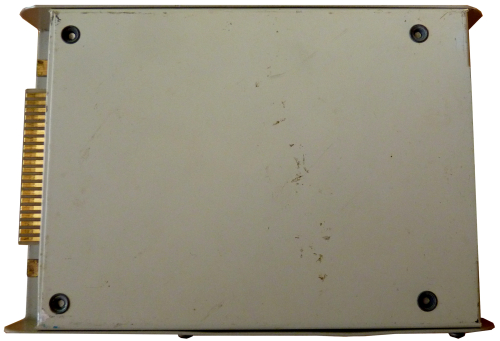

Dessous

Honeyview vue dessous

Vue gauche




Honeyview cote gauche

Vue droite

Honeyview cote droit

Une fenêtre est prévue pour la sortie une des extensions DISTO

Connecteur Floppy

Honeyview floppy

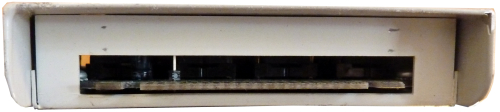

Connecteur TRS-80 Couleur

Honeyview connecteur

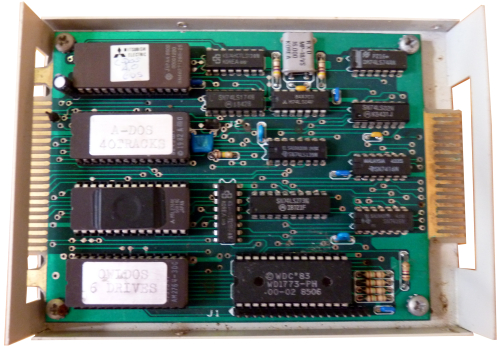

Le PCB à l'intérieur du boitier

Honeyview PCB dessus

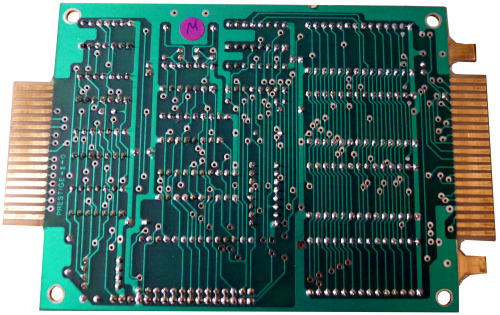

PCB vue de dessous

Honeyview pcb dessous

Manuel d'utilisation

Logo PDF

Certains textes et certaines images présentes sur mon site sont peut être encore sous Copyright de leurs éditeurs et auteurs respectifs. Si ces derniers le désirent, je les retirerai immédiatement

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Détails
Catégorie : Cartes FD,HD TRS-80 CoCo
Affichages : 2660

Contrôleur Floppy

Australien

Ce boitier carte m'a été offert par Ian que je remercie vivement

Ce boitier se branche sur un TRS-80 Couleur.

Vous pouvez apercevoir deux interrupteurs.
Ces interrupteurs semblent indiquer:
1) La face de la disquette à utiliser
2) Que la disquette à utiliser est une disquette double faces.
Vue de dessus
Honeyview Vue dessus

Vue de dessous
Honeyview Vue dessous
Vue connecteur Floppy
Honeyview Sortie floppy
Vue connecteur Bus TRS-80 couleur
Honeyview Connecteur
Vue du "PCB"
Honeyview PCB
Comme vous pouvez le voir le contrôleur de Floppy utilisé est un WD2793 et non un WD1773.
